四合一冷冻式空气干燥器是我公司专门为冷冻式空气干燥机设计的产品。它包括预冷器（空气－空气板翅式换热器），蒸发器（空气－制冷剂板翅式换热器）和不锈钢丝网气液分离过滤器。此模块有四个作用：预冷，冷却，分离，过滤。四合一水平冷冻式空气干燥器外表还有保温层，其作用为：减少热量散失，增加热量的有效性。

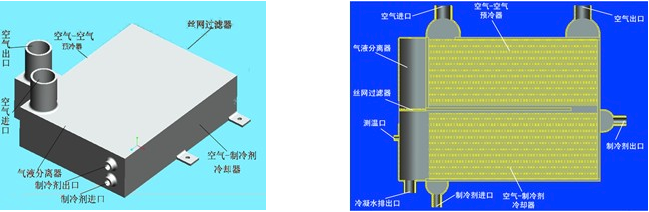

四合一水平冷冻式空气干燥器结构示意图 四合一垂直冷冻式空气干燥器结构示意图

空气－空气预冷换热器的作用是充分利用能量（冷气能量），防止由于预冷器外壁附着露珠。四合一换热器把空气－空气预冷换热器和空气－制冷剂换热器结合在一起，二者之间没有管子，连接结构更加紧凑。因此，这样就减少了这一模块的尺寸。预冷器和蒸发器都是铝制真空钎焊板翅式换热器，其与常规冷冻式空气干燥器中的管壳式换热器相比，具有许多突出特点：1. 板翅式换热器的传热面积更大，因此交换器的有效性更高；2. 一般来说，板翅式换热器的传热面积密度能达到1500m2/m3，而管壳式换热器的传热面积仅仅为160 m2/m3 ；3. 板翅式换热器的传热系数比管壳式换热器高5-10倍。

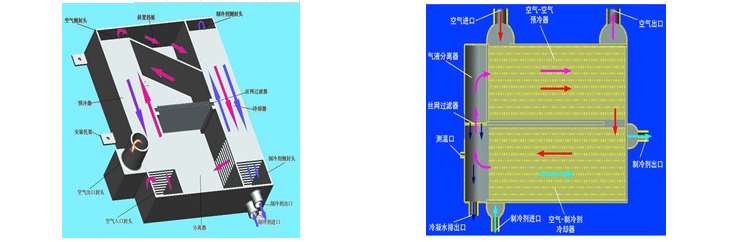

四合一水平冷冻式空气干燥器剖视图 四合一垂直冷冻式空气干燥器剖视图

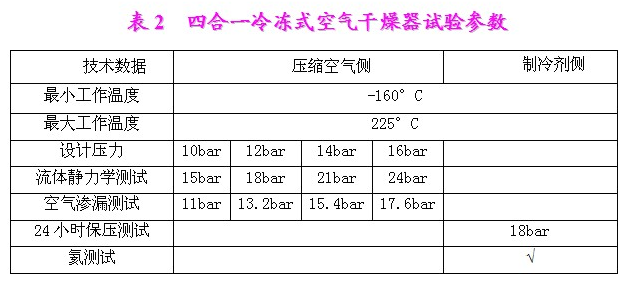

测试结束后，每一台换热器都要对制冷剂侧做24小时的保压测试，压力为18bar，保持24小时不渗漏，对制冷剂进行氦测试。
